ZLG®DP100数据采集记录仪

简要信息

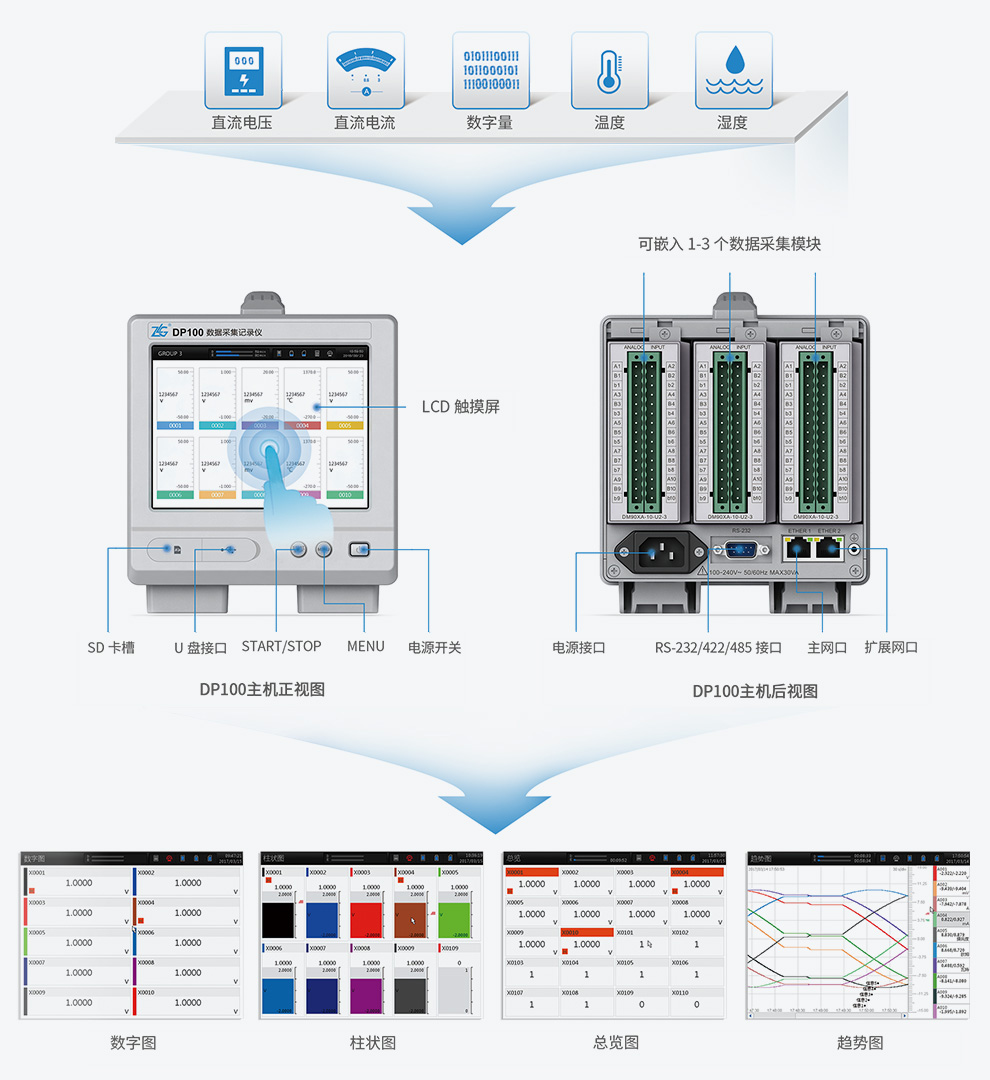

DP100数据采集记录仪,由DP100主机和高精度数据采集模块组成,单台主机可嵌入1-3个数据采集模块,支持多机级联,全面采集直流电压、直流电流、数字量、温度、湿度等多种传感器信号。配备5.7英寸LCD触摸显示屏,适合实时观测与操作。

详细信息

DP100 数据采集记录仪,使用时在 DP100 主机后面嵌入 1-3 个数据采集模块,模块装好后再将模块上的半光杆螺丝拧紧即可。数据采 集模块的输入输出端子可拆卸,节省用户接线的时间,双网口设计,最多可扩展至 200 个采集通道,与其他仪器组网测量,实时显示多种测量结果,信号二次运算及自定义数据运算功能 ,设置报警值实时监测数据,灵活的记录方式,大容量数据存储、高可靠性数据导出。

可应用于检测认证实验室、光伏风电、汽车电子、生产测试等方面。


DP100数据采集记录仪,由DP100主机和高精度数据采集模块组成,单台主机可嵌入1-3个数据采集模块,支持多机级联,全面采集直流电压、直流电流、数字量、温度、湿度等多种传感器信号。配备5.7英寸LCD触摸显示屏,适合实时观测与操作。

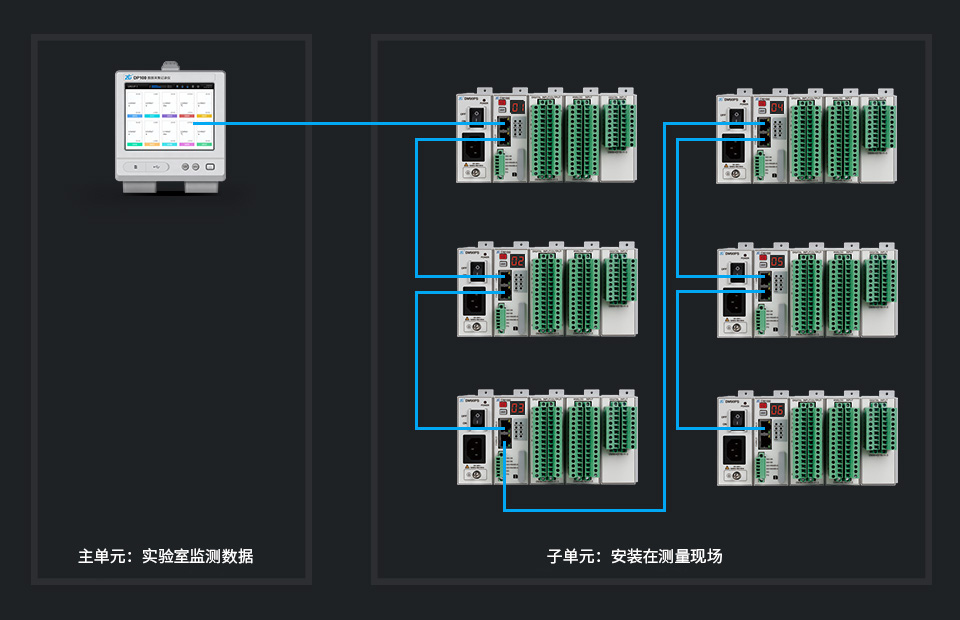

双网口设计,最多可扩展至200 个采集通道

DP100主机采用双网口设计,用户可通过以太网线进行多台级联、远程操作,灵活增减数据采集模块的类型与数量,最多可扩展至200个采集通道。当测量场所比较分散时,测量现场采集模块与数据记录仪主机可分开安装,避免远距离连接信号线。

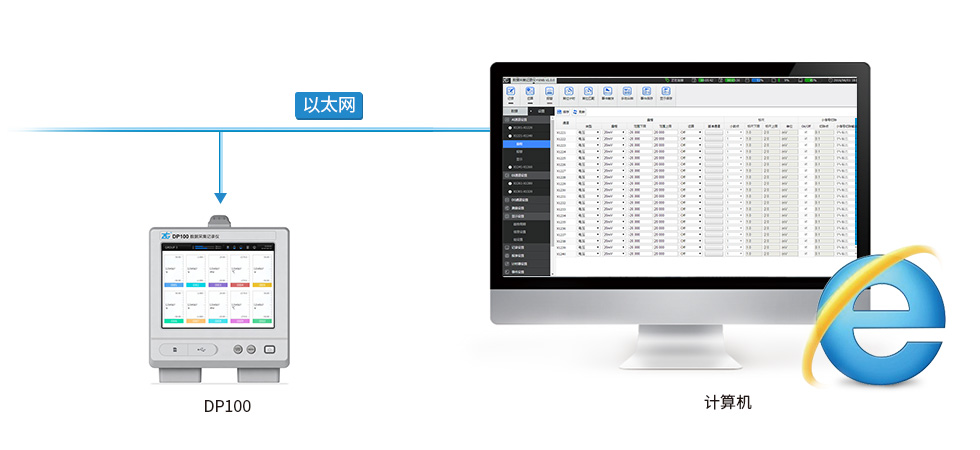

浏览器直接访问,无需下载上位机

DP100数据采集记录仪主机自带Web 服务器,通过以太网接口连接电脑,用户进入浏览器访问DP100主机IP地址也可实时监测测量数据与更改设置,无需下载安装上位机软件,易用性强。

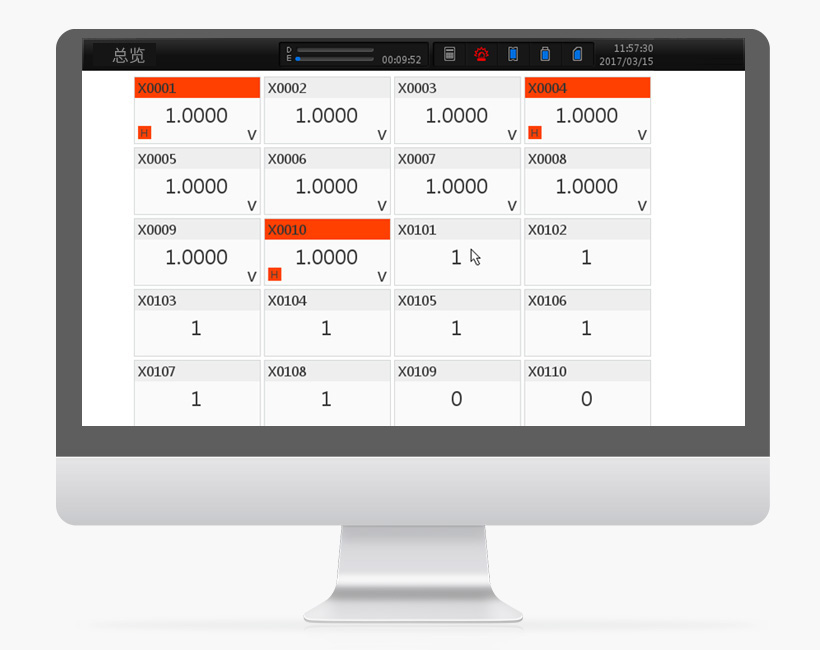

实时显示多种测量结果

数据采集模块的采集通道均独立测量,用户可对任意通道进行编组、测量与配置。操作界面可实时刷新,显示当前通道的趋势图、数字图、柱状图、内部开关状态等多个状态及测量结果,测量结果一目了然。

  •
  •
  •

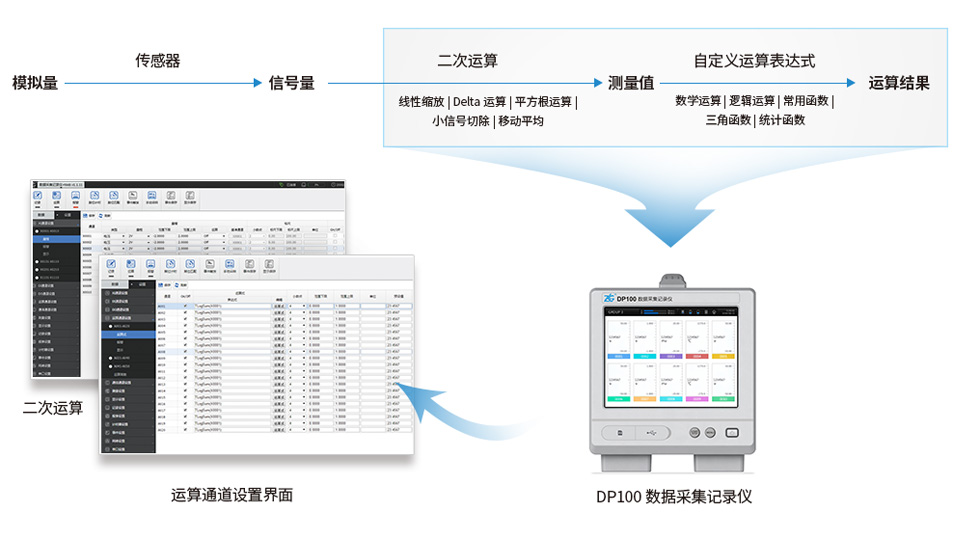

信号二次运算及自定义数据运算功能

数据采集模块在采集信号量后,用户可通过线性缩放、Delta运算、平方根运算等二次运算得到所需的测量值,同时还能对测量值进行自定义表达式运算,将测量值或运算值作为变量在表达式中执行,保存运算结果。

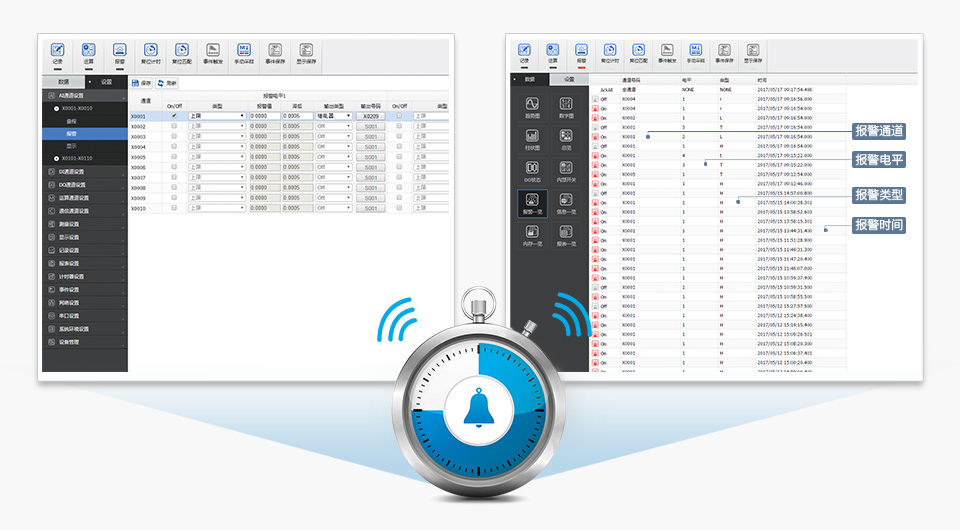

设置报警值实时监测数据

DP100可根据报警发生、手动操作进行输出或者事件动作,进行DO继电器输出(数字输出模块、数字输入输出模块)。每个测量通道最多可设定4个报警电平,用户可独立设置每个报警电平的触发类型和上下限值,灵活组合多种报警电平同时工作,实时显示报警状态。

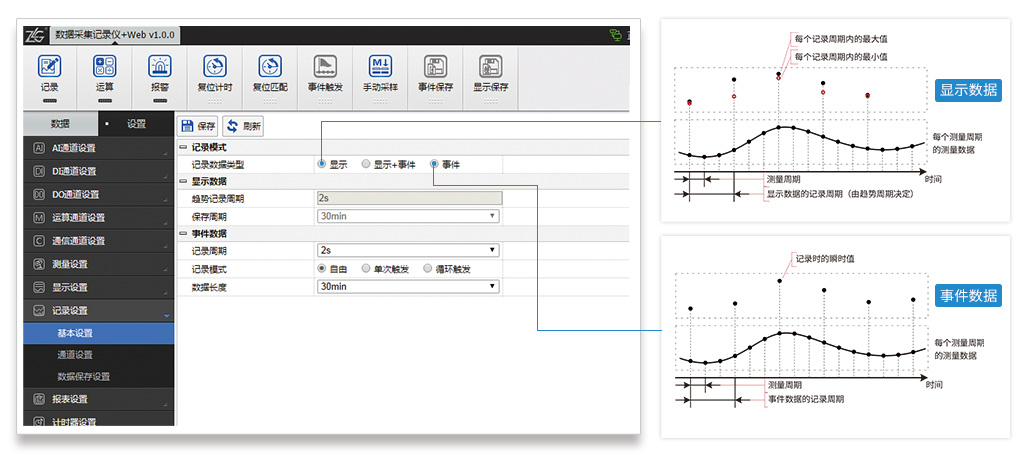

灵活设置,记录您关注的每一个数据

记录方式有三种可选:显示数据、事件数据和显示+事件数据。显示数据可将测量周期内采集到的数据,按照设定的记录周期记录最大值和最小值。事件数据则将各测量周期内采集的数据按照设定的记录周期进行记录,并可选多种触发模式。

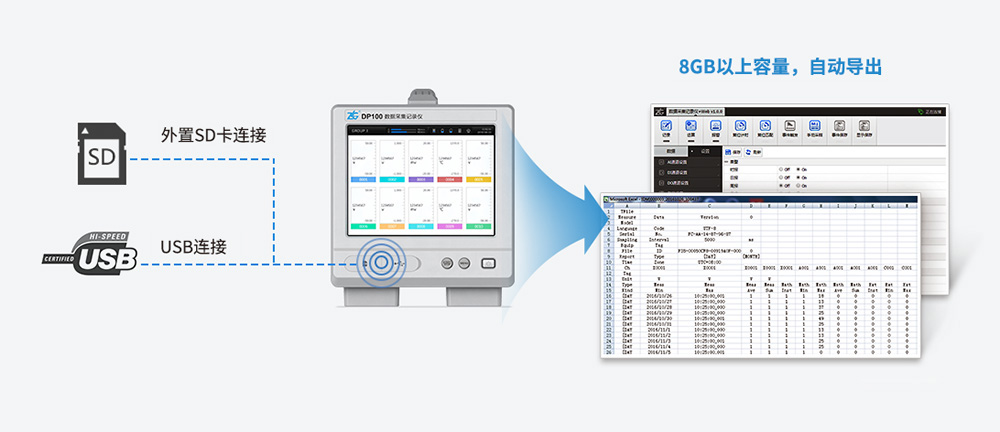

大容量数据存储数据导出

高可靠性设计,多种记录方式可选,DP100可将测量数据及时保存在内存中,支持8G 以上存储容量,连续记录测量数据可达60 天以上,并可根据指定通道生成报表,导出文本或二进制格式,方便用户做针对性的统计与分析。
